智能交互平板安装规范
智能交互黑板安装规范

    1、房间配电情况检查

    • 电线检查:平板的供电线必须为铜质护套线,线径必须大于2mm。

    • 断路器检查:检查房间供电线路是否有安装标准断路器,要求规格>10A。

    • 供电插座检查:供电插座极性要求“上地、左零、右火”,可使用插座安全检测器检测。





    • 不允许平板电源线插入不带地线的插座。

    • 不允许将平板电源线剪断后,自行接延长线。



    2、产品安装

    2.1拆包检查:核对外包装型号是否正确,包装箱是否有撞击破损痕迹;拆除纸箱包装及内包,检查外观是否良好、配件齐全。




    • 若发现包装箱有明显外观异常,产品型号非所需型号时,应立即联络售后确认。

    • 产品型号不同,配件可能有所差异,请以实际收到的产品包装为准。

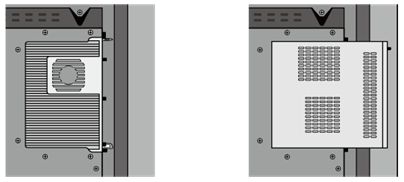

    2.2安内置电脑安装:要求内置电脑接口与平板接口必须对应,切勿暴力操作,平板支持标准和非标准内置电脑安装


                   标准内置电脑                                                   非标准内置电脑


    2.3内置电脑开机检查:开机进入内置电脑信号通道,若出现画面花屏、闪屏、无信号,则需重新固定安装


    摇动内置电脑,出现画面消失或黑屏等现象表示内置电脑接口接触不到位,应该重新安装。严禁开机通电状况下,拔插内置电脑。


    2.4选择合适的位置:设备与其它物体保持足够间距,建议顶部与底部距离安装面大于20厘米,左右侧面与后部距离安装面大于10厘米。




    2.5安装墙板:用金属膨胀螺钉把墙板牢固可靠地安装在选定墙壁上。必要时钻孔墙壁和螺钉有足够的连接强度。


    2.6挂条检查:挂条出厂默认挂在平板上,挂墙前需检查挂条是否牢固的锁定在平板背面。




    打孔前,确保墙体中没有走线,以防设备触电;安装时使用水平仪调整墙板位置,以保证安装位置的水平;确保墙壁为混凝土墙面或足够厚的木柱子,承载能力保证不低于实际承载重量的4倍;禁止安装在空心墙板或者装饰性不承重纸板上。


    2.7整机挂墙:将固定在平板上的挂条挂入墙板上,安装完毕后连接电源线和信号线。


    至少2人搬运平板;禁止独自安装。


    3、检查调试


    3.1开机检查

    • 保持平板开关拨至OFF状态,连接好平板的供电电源线;

    • 按照项目要求,连接好现场所有需要和平板连接的信号线,一般包括外接音视频线、网线、HDMI线、VGA线等;

              说明:USB触控连接线支持接入小于5米的线材(线材不带HUB)

    • 有线线路接好后,将平板开关拨至ON状态,检查平板指示灯是否变亮,并按动开机键进行开机,检查平板是否能正常开机并显示正常。



    为防止电源线被拉松,严禁电源线与其他信号线捆绑在一起。



    3.2功能测试:正常开机后,选择进入内置电脑信号源

    • 确认书写、触控功能是否正常(可选择启动鸿合交互教学软件或安卓白板软件)。

    • 对交互平板按键及遥控器进行切换测试,检测各信号源功能是否正常。并使用交互平板播放一段视频,以判断音视频信号是否稳定正常工作


    4、安装清洁

    4.1安装完成后,请用浓度为75%以上的酒精擦拭/清洁智能交互黑板。

    4.2将安装过程中产生的纸屑、铁屑、螺丝等杂物清理干净。



    本公司致力于产品更新和技术升级,产品技术参数和说明如有更改,恕不另行通知。本手册中图片仅供参考,请以实物为准。
